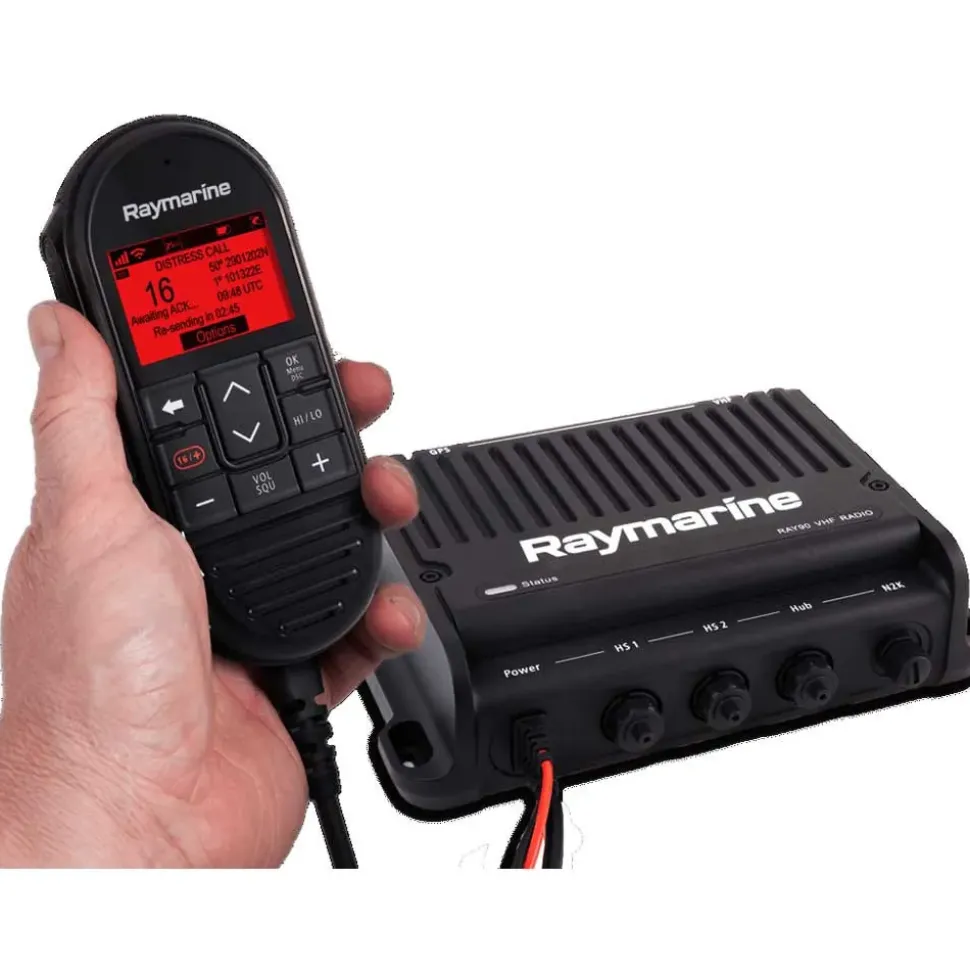

Raymarine Ray90 Habló

La radio VHF modular Ray90 de montaje fijo de Raymarine lleva las comunicaciones multi-estación a un nuevo nivel de potencia, rendimiento y flexibilidad.

El Ray90 tiene un diseño de caja negra con un transceptor que se esconde fuera de la vista, mientras que el microteléfono ergonómico RayMic y el altavoz remoto proporcionan un control total de la radio con un audio nítido.

Clave.

Características:

– Radio VHF de caja negra con capacidad para varias estaciones.

– NUEVO.

– Microteléfono inalámbrico y altavoz activo disponibles.

– Microteléfono con cable y altavoz pasivo incluidos.

– Ampliable a 2 microteléfonos.

– Megáfono y generador de señales de niebla incorporados.

– GPS externo opcional Redes NMEA2000 y NMEA0183 sencillas:

– El Ray90 está equipado con un potente transmisor de 25 vatios y componentes electrónicos de calidad comercial para una larga vida útil y un rendimiento superior.

El escaneo de canales, la doble escucha, la triple escucha y la alerta meteorológica son estándar.

La radio de llamada selectiva digital de clase D y el GPS integrado facilitan la configuración de las funciones avanzadas de seguridad y llamada.

Simplemente introduzca el número MMSI de su embarcación durante la configuración y estará listo para zarpar.

Para el funcionamiento del GPS se requiere la antena GPS pasiva opcional GA150.

Seguimiento de la posición:

– Utilice la función de seguimiento de posición del Ray90 para controlar hasta 5 embarcaciones cercanas equipadas con DSC.

Sus posiciones se comparten automáticamente con su MFD Raymarine.

Vigile otras embarcaciones de su grupo de crucero, controle las embarcaciones de interés o gestione su flota local.

En Europa, el Ray90 es compatible con el sistema ATIS en las vías navegables interiores.

Megáfono:

– El megáfono incorporado del Ray90 le hará oír en cubierta y en todo el puerto.

Conecte una bocina de megafonía opcional y haga notar su presencia con 30 vatios de salida de audio, además de la función de conversación bidireccional.

Cuando la niebla aprieta, el megáfono también puede configurarse para que emita automáticamente las señales de niebla necesarias para las embarcaciones a motor y de vela en navegación y fondeadas.

Resistente al agua y a los golpes:

– La unidad transceptora del Ray90 está fabricada en aluminio macizo para resistir los golpes y las vibraciones, así como para disipar el calor al máximo.

Los microteléfonos RayMic cuentan con una retroiluminación superbrillante para facilitar su visualización en cualquier condición y las teclas de gran tamaño proporcionan un agarre seguro con fácil acceso a las funciones más utilizadas.

Amplíe su sistema:

El sistema Ray90 incluye 1 microteléfono RayMic con cable y un kit de altavoz pasivo.

Amplíe su sistema con un microteléfono RayMic y un altavoz remoto adicionales.

Para entornos ruidosos, elija el altavoz remoto activo opcional.

No importa cuán pequeña o grande sea su embarcación, el Ray90 le brinda toda la potencia y el rendimiento que necesita para las comunicaciones esenciales en el agua.

Especificaciones:

GENERALES.

Especificaciones:

– Tamaño (Al x An x Pr) Unidad principal:

– Altura = 63 mm (2.48 pulg).

– Ancho.

– 235 mm (9.25 pulg) máx.

– Profundidad 160 mm (6.30 pulg) máx. excluyendo cables traseros.

– Peso Unidad principal:

2.6 kg (5.7 lb) AMBIENTAL:

– Integridad del agua:

Cumple con IPX6 e IPX7.

– Cumple con EN60945.

– Rango de temperatura de funcionamiento:

-25 °C a 55 °C.

– Rango de temperatura de almacenamiento:

-25 °C a 70 °C.

– Humedad:

hasta 95 % ELÉCTRICO:

– Puerto de comunicaciones:

NMEA 0183 (versión 4.01).

NMEA2000 (versión 3.101).

– Voltaje de alimentación nominal:

12 V CC.

Protección contra polaridad inversa y sobretensión:

Batería recargable de iones de litio de 2000 mAh:

12 V CC.

Protección contra polaridad inversa y sobretensión.

– Rango de voltaje de funcionamiento:

9 V CC a 16 V CC::

9 V CC a 16 V CC.

– Consumo de corriente:

Menos de 6 A a alta potencia (13.6 V).

– En espera:

600 mA.

– Recepción:

2 amperios:

1 amperio nominal:

Menos de 6 A a alta potencia (13.6 V).

– En espera:

600 mA.

– Recepción:

2 amperios.

– Requisitos de fusibles:

Fusible en línea = 1.25 A Disyuntor térmico = 1.25 A:

– Tipo de carga:

Carga inductiva inalámbrica TRANSMISOR:

– Canales:

Todas las bandas marinas VHF disponibles en EE. UU., internacionales y canadienses.

– Rango de frecuencia:

156.000 – 157.425 MHz.

– 155.500 a 161.425 MHz Canales privados.

– Estabilidad de frecuencia:

+ /.

– 1.5 ppm.

– Espaciado entre canales:

12.5 kHz.

– Potencia de salida:

Alta potencia = 25 vatios.

– Baja potencia = 1 vatio.

– Emisión espuria:

Mejor que -36 dBm a 25 W (menos de 0.25 µW).

– Desviación máxima:

+/- 5 kHz.

– Impedancia del puerto de antena:

50 ohmios típicos RECEPTOR:

– Tipo de receptor:

Superheterodino de doble conversión.

– Canales:

Todas las bandas marinas VHF disponibles en EE. UU., internacionales y canadienses.

– Rango de frecuencia:

156.000 – 157.425 MHz.

– 155.500 a 161Canales privados de 425 MHz.

– Frecuencia inalámbrica:

– Sensibilidad::

Mejor que 1 microvoltio EMF 20dB SINAD.

– Sensibilidad de silenciamiento:

Menos de -2 dBµ EMF.

– Zumbido y ruido:

Mejor que -40 dB.

– Distorsión de audio:

Menos del 10%.

– Sensibilidad del receptor:

Distancia -119 dBm (0.25uV)12 dB SINAD ← Típica.

– Local -110 dBm (0.7uV)12 dB SINAD ← Típica.

– Selectividad de canal adyacente:

Más de 70 dB.

– Rechazo de respuesta espuria:

Más de 70 dB.

– Rechazo de intermodulación:

Más de 70 dB ALTAVOZ (ACTIVO Y PASIVO):

– Potencia del altavoz pasivo externo:

5W (4Ω) / 2.5W (8Ω) (Pasivo):

5W (8Ω) (Activo).

– Potencia de salida del altavoz de megáfono:

24W (4Ω) / 12W (8Ω) GPS:

– Número de canales:

72.

– Arranque en frío:

29s.

– Sensibilidad del circuito integrado del receptor:

-167 dBm (Seguimiento) / -148 dBM (Adquisición).

– Compatibilidad con GNSS:

GPS.

– GLONASS.

– BeiDou.

– Compatibilidad con SBAS:

WAAS.

– EGNOS.

– MSAS.

– Características especiales:

Supresión activa de interferencias y bloqueo.

– Frecuencias de funcionamiento:

GPS L1 C/A.

– GLONASS L10F.

– Beidou B1.

– Adquisición de señal:

Automática.

– Actualización del almanaque:

Automática.

– Datum geodésico:

WGS-84 (alternativas disponibles a través de Raymarine MFD).

– Frecuencia de actualización:

20 Hz (20 veces por segundo GNSS concurrente).

– Precisión posicional:

Sin SBAS:

<2.5 metros el 95% del tiempo.

– Con SBAS:

<2 metros el 95% del tiempo.
